DQ-4型自动岩石切割

自动切样机是我厂主要产品之一，采用金刚石圆盘刀片，对各类非金属固体进行切割取样。尤为适合各类岩矿石、建筑混凝土以及耐火砖的切割、取样、是石油、地质、煤炭、冶金、建筑、交通等部门制样设备。

该机具有造型美观，结构紧凑，自动化程度高，全密闭、低噪音，使用方便等优点。

一、主要技术指标

1.大可切样：（mm）：直径150x450 150x150x450

2.金刚石切片：500x50x2

3.工作形式：双刀割两平面

4.主动机：4KW

5.工作电机：0.75KW

6.切刀线速度：33-45m/S

7.工作时间：连续

8.环境温度：0-40度

9.噪音：小于80db

三、工作原理与构造

本机由导轨、切刀工作台、岩石夹具、传动变速箱、调速电机及电气控制台等组成。以多种钢材为主焊接机架，整机结构紧凑、刚性强、工作平稳性好。

切刀电机安装在切刀工作台，利用三角带传至切刀轴，工作电机控制部分安装在控制台内，通过电缆连接各电机。

本机为工作台移动、工作静止的工作方式，即工件固定，工作台运动至终端时。

四、冷却系统

采用自来水供水冷却。

五、电器系统

电源采用三相四线，电压为380v,频率为50周。整机共采用二台电机，由控制台集中控制，工作台快进快退，进给电机选用YCT112-4A型电磁调速电机，通过给定电位器，对电机实现无级调整，三相四线公开。

六、使用与维护

操作方法：

机器安装完毕后，连接控制台与整机的电缆线接头，接通控制台的外接电源。电源为交流三相四线，电压380v，然后检查整机各转动部分是否灵活，各紧固件是否松动。

控制台面板上的电源指示灯亮。依次按主机的启动按钮，看其主机的旋转方向。与罩壳上的箭头指示方向是否相同，若反之，应立即停止调整，整机其它各部分转动方向出厂时都与主机一起调好，主机转向正确，其余正确。

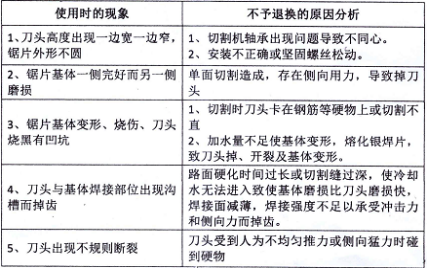

七、锯片常见问题及原因分析

1.下列情况非锯片本身质量原因所引起不予退换，为了使您好的使用本公司产品，减少不的纠纷，请仔细阅读以下说明：

使用说明及注意事项：

1.使用前请注意锯片上标注的箭头方向与所用切机旋转方向一致。

2.使用前应检查并确认锯片是否发生破损，如有破损严禁使用。

3.为，切割机配有防护罩装置。

4.操作者应佩戴防护眼镜、保护面具、工作服、手套、劳保鞋等劳保用品。

5.严禁污水切割。切割中不许施加测压力和曲线切割，用力要均匀，以保持进刀速度等速、平稳、以免发生危险。

6.操作者及其他人员在操作中，严禁身体站立在锯片旋转方向，以免发生危险。

7.如锯片变钝，可用耐火砖或红砖切割开刃后再切。

八、注意事项：

1、接通电源之后，正常启动中进刀和退刀不能同时进行。

2、做完试验以后，请把机子内部清洗干净，把滑道涂抹机油，即可延长使用寿命，如使用完不涂抹机油，会造成滑道不通畅。

3、丝杠每班加油一次

4、机器开始工作时，锯岩石速度调到15之内。砼试块可以加到15---20之间。

5、接地。

6.主线三相四线接一个空气开关。

7、调速器上的按键不要动。

8、切大板模速度不要超过20（表显）

9、高度150mm不要超过10（表显）

10、高度120mm及以下的不要超过25（表显）
