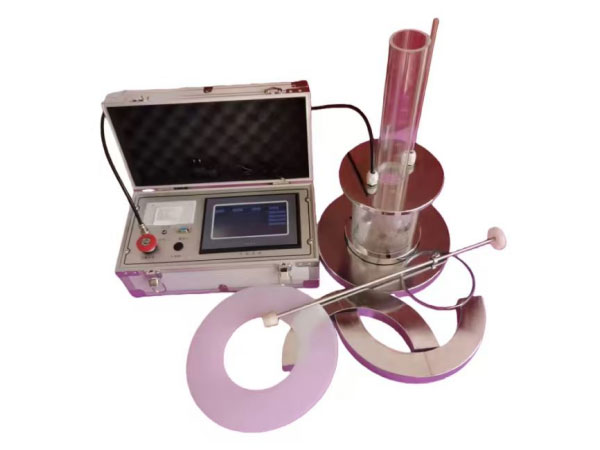

新标准沥青混合料渗水系数测定仪

1、目的与适用范围

本方法适用于测定沥青混合料试件的渗水系数，以检验沥青混合料的配合比设计。

2、仪具与材料

2.1路面渗水仪：半自动式，结构及尺寸如图T0730-1所示，上部为透明玻璃量

筒，容积600mL,上有刻度，在100mL及500mL处有粗标线，10mm高度为20mL;下部为透明玻璃筒，通过铝或不锈钢材质的连接座与上部相接，通过固定座固定在底座上；底座为铝或不锈钢材质，下方开口内径150～151mm、外径300mm,上方中部有一个出水孔，直径为25mm±2mm;渗水仪内部设置一个活塞，底部为橡胶塞，外径稍大于出水孔孔径；公路工程沥青及沥青混合料试验规程(JTG 3410—2025)渗水仪内部设置一个液位传感器，其与外部显示器连接，试验时显示器实时显示液面高度和渗水系数。注：在本规程过渡阶段，对于渗水系数不大于300mL/min的沥青混合料，允许继续采用旧渗水仪进行试验，但对于新购置渗水仪应满足本方法要求。

图T 0730-1 平自动式渗水仪(尺寸单位： mm)

1-底座； 2-固定座； 3-下部玻璃筒； 4-连接座； 5-上部玻璃量筒； 6-橡胶塞连杆； 7-橡胶塞； 8-液位传感器； 9-排气管

2. 2 套环： 变厚度金属圆环， 底部为刀口， 外径为149～150mm, 宽度5mm, 上壁厚约 个

5mm, 主要防止密封材料被挤压进入测试面而导致渗水面积不一致。

2. 3 塑料圈： 内径150mm、 外径300mm。

2. 4 配重： 铸铁或不锈钢， 两块1/2圆或四块1/4圆， 总质量约10kg。

2. 5 秒表。

2. 6 密封材料： 橡皮泥。

沥青混合料水敏感性能

2. 7 试验用水： 洁净水， 水温为15～25℃。

2. 8 其他： 粉笔、 刮刀等。

3 方法与步骤

3. 1 准备工作

3. 1. 1 按照本规程T 0703轮碾法成型沥青混合料试件， 一组试件不少于2个。 成

型试件的空隙率与设计空隙率之差应≤±1??

3. 1. 2 组合安装渗水仪。

3. 1. 3 将渗水仪通过支架或垫块直接水平支在一个接水容器(大桶或水槽等) 上。

按照3. 2方法， 测定渗水仪流过100mL和500mL时间差， 测量不少于5次， 取算术平均值

作为渗水仪自由排空的时间(记为t), 准确至0. 1s。 t应≤0. 8s。

3. 2 试验步骤

3. 2. 1 将试件通过支架或垫块水平支在一个接水容器(大桶或水槽等) 上， 将塑料

圈对中放在试件上。 用粉笔分别沿塑料圈画一个圆环。 取走塑料圈， 用密封材料将圆环

位置进行密封， 密封材料应有厚度。

3. 2. 2 将套环对中放在试件表面， 套环内任何密封材料或废报纸等杂物； 然后

将渗水仪对中放在试件表面、 用劲均匀压在圆环密封材料上。 时将配重加在渗水仪

底座上

3. 2. 3 将橡胶塞塞紧渗水仪出水孔； 向量筒中注满水。 然后向上轻拔活塞、 挂在上

部玻璃量筒， 量筒中水通过出水孔下行、 排出渗水仪下部空间、 底座与试件间隙中空气， 时向量筒中补充加水； 当量筒中水面下降速度变慢， 上部量筒、 排气管中无气

泡时， 向量筒中补充加水， 液面至0刻度线。

3. 2. 4 按如下方法之一进行测定：

(1)待水面下降至100mL刻度， 立即计时， 测记180s相应液面的水量。

(2)待水面下降至100mL刻度， 立即计时， 液面下降， 未达到180s液面已经下降

至500mL刻度线， 则测记液面达到500mL刻度线的时间。

(3)若在进行3. 2. 3步骤中， 水下降速度非常缓慢， 计时180s目测水面下降不超过

100mL刻度线。 记录起始液面相应的水量， 同时计时， 测记计时300s相应液面的水量。

公路工程沥青及沥青混合料试验规程(JTG 3410—2025)

(4) 同一试件， 再次加水至液面达到0刻度线， 再测定2次。

3. 2. 5 测试过程中， 如水从底座与密封材料间渗出， 说明密封不够， 应重新密封。

3. 2. 6 按以上方法， 完成一组2个试件测定。

4 数据处理

4.1 按式(T 0730-1)计算沥青混合料试件的渗水系数， 至0. 1。

(T0730-1)

式中： Cw——渗水系数， mL/min;

v?——次计时的水量， mL;

v?——次计时的水量， mL;

t?——次计时的时间， s;

t?——次计时的时间， s;

t?——渗水仪影响时间， s。 若次计时的水量达到500rnL, 则to=t, 即为渗水仪

自由排空的时间； 当其他条件时， t?=0。

4. 2 一个试件取3次测定值的算术平均值。

4. 3 取一组试件算术平均值的平均值作为沥青混合料的渗水系数， 至

1mL/min。

5 报告

5. 1 试验项目名称和执行标准。

5. 2 沥青混合料的类型、 毛体积相对密度、 空隙率。

5. 3 接样日期、 样品描述。

5. 4 试验日期， 仪器设备的名称、 型号及编号。

5. 5 渗水仪自由排空的时间和混合料渗水系数。

5. 6 其他需要说明的情况。
