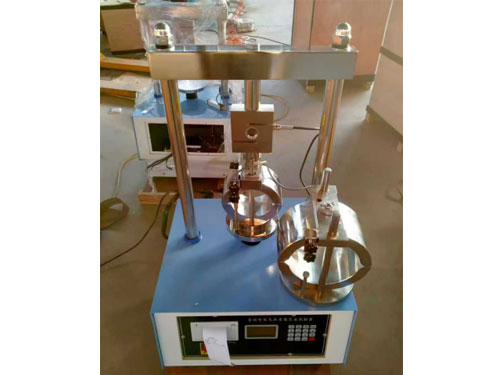

马歇尔稳定度测定仪 WDD-3C
电话：18911711600
概述
沥青混合料马歇尔稳定度测定仪，该仪器用于测定沥青混合料的热稳定性和抗塑性变型的能力几稳定度的流值，以交通部《公路工程及沥青混合料试验规程》JT3410-2025为准，适用于马歇尔稳定度试验和浸水马歇尔稳定度，以进行沥青混合料的配合比设计或沥青路面施工质量检验。浸水马歇尔稳定度试验（根据需要，也可进行真空饱水马歇尔试验）供检验沥青混合料受水损害时抵抗剥落的能力时使用，通过测试其水稳定性检验配合比设计的可行性。该仪器执行标准选用智能仪表，全程采用电脑信息采集处理器完成整个生产实验过程，具有操作简单，实验数据的优点，享有自主知识产权。
一、主要技术参数：
①位移传感器范围20mm。
②电源电压为12V-3A。
③屏幕供电为12V。
④拉压力传感器载荷：3T/5T可选,精度等级：0.05
⑤压力测量范围：0-30KN；显示单位：0.01KN（10N）
⑥流值测量范围：0-10.00mm（实际可达15.00mm以上）
⑦工作电压：220V；50HZ
⑧功率：电子部分20W；
⑨机械部分370W
⑩打印机：16p微打。
⑪工作温度：5-35℃；建议在室温为10-30℃下使用。
压头：￠101.6mm￠152.4mm（另配）
二、系统组成
a)系统组成

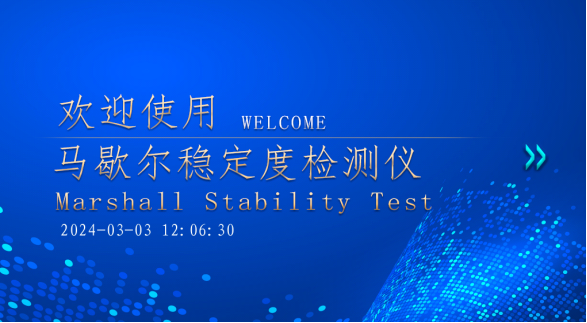

开机界面长按时间7秒可以对时间进行校对

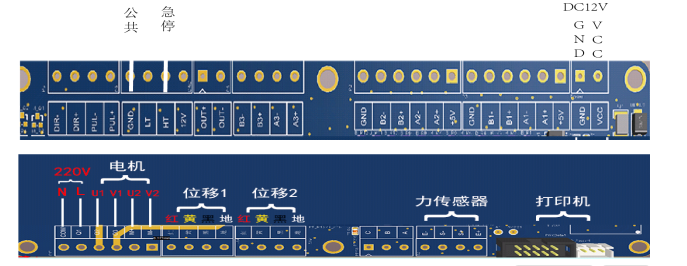

b)控制模块接线方法
【注】（公共）端和（急停）、相连控制电机急停动作。
三、界面说明

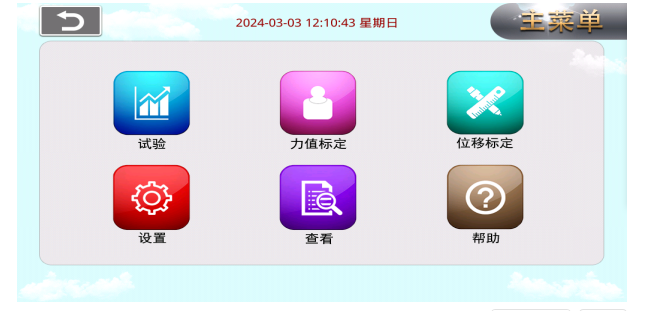

a)主界面
【试验准备界面】:
【点击】“试 验”：进入马歇尔试验界面。
【点击】“查 看”：进入实验历史数据查询界面。
【点击】“设 置”：设置系统配置,试验配置,传感器配置。
【点击】“力值标定”：输入密码进入标定界面。
【点击】“位移标定”：输入密码进入位移标定界面。
【点击】“帮 助”：可查看联网通讯协议与接线图。
【坐标设置】Y轴可设，点击Y轴上方的数字弹出数字键盘修改压力大值
【调整速度】调整速度即为上升或者下降调整电机位置的速度，非试验速度。试验速度需要在设置里设置。
【一键清零】点击一键清零，实时压力、稳定度、位移、峰值位移全部清零。
【回 位】试验结束或者没有结束，点击回位横梁回到初始开始试验的位置。
【保护状态】试验过程中电机是否到达上限位或者下限位，亦或者速度保护等状态的实时显示。
【实时行程】试验过程中实时行程量。
b)设置选择
【点击】设置，进入设置选择界面。可以进行试验参数设置。

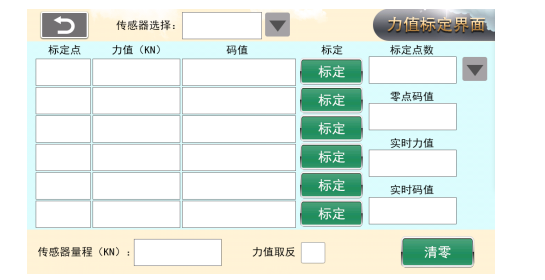

c)传感器检定
【点击】力值标定：输入密码进入传感器检定界面，进行压力检定。
点击【压力置零】和【位移置零】能够置零实时压力和实时位移。
d)位移标定
【点击】位移进入传感器标定界面，进行位移标定。
【位移标定】：标定当前位移传感器AD值对应位移传感器所在的位置。
步骤一：将传感器零刻度环对准传感器针杆出口，点击零点标定。
步骤二：将传感器零刻度环对准传感器针杆出口，往内推进5mm，点击5mm标定。
步骤三：将传感器零刻度环对准传感器针杆出口，往内推进10mm，点击10mm标定。
以此类推，完成0~20mm标定。
【注】零刻度环位置可参照标定说明界面内容。

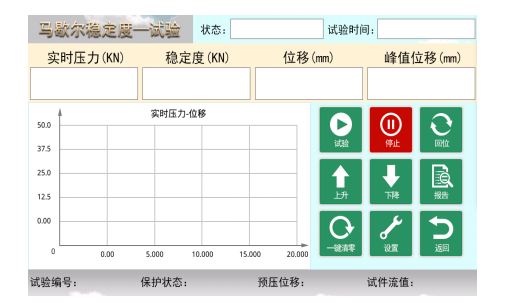

e)马歇尔试验
【点击】试验进入马歇尔试验。
【马歇尔试验试验步骤】
步骤一：点击上升调出托架升降菜单，调节初始试验位置。
步骤二：点击一键清零(试验开始时会默认置零，不点击也可以)。
步骤三：选择当前的试验编号和样品编号。
步骤四：点击开始试验。
步骤五：试验在实时压力为1.00KN时开始数据记录(试验判断跌落压力下限以及跌落压力判断范围可在试验设置当中设置)。
步骤六：当试验压力跌落后，等待电机回位，回位完成电机回位后点击数据保存。
步骤七：试验结束，自动打印试验结果。

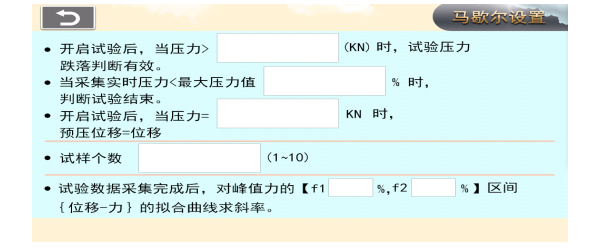

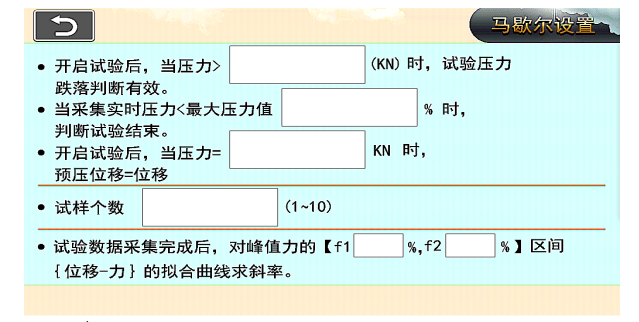

h)试验设置
在设置选择界面【点击】设置 进入试验设置界面。

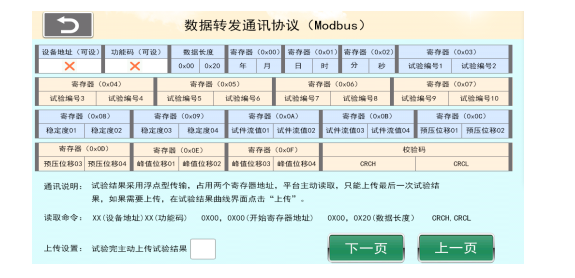

i)数据转发
点击上传查看当前转发数据以及数据转发协议。

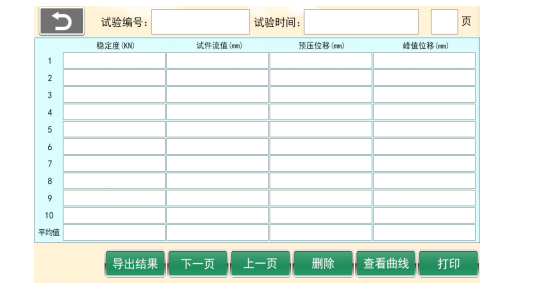

j)历史记录
在主页面点击报告，打开历史记录界面可查看试验记录。
点击数据表格当中需要查看的数据，再点击查看曲线当前数据。
h)数据导出
在该页中有数据导出选项，插入U盘后点击数据导出即可导出数据。
i)数据打印
在历史数据界面点击详细数据查询，当中有数据打印选项打印

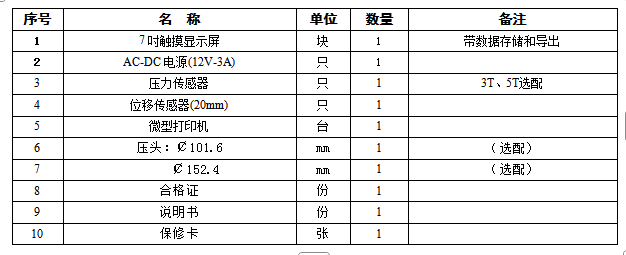

四、配件清单
