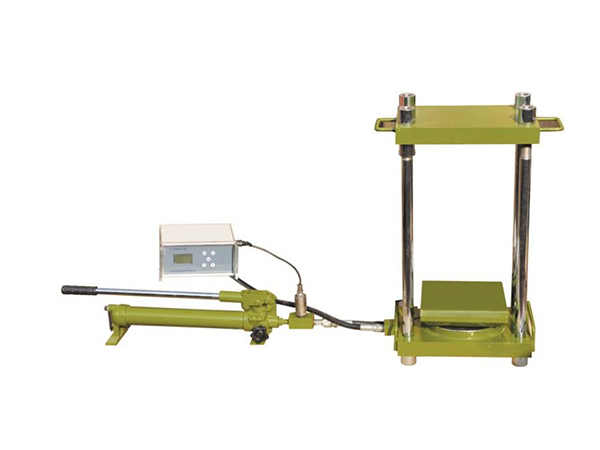

SL-80砌体原位压力机

一、产品用途：

SL-80砌体原位压力机适用于推定240mm厚普通砖砌体的抗压强度,是现场检测砖砌体抗压强度综合评定的诚信商家设备。

二、特点：吨位大、行程高、不漏油、使用方便并配有油压防震显示表、示值准确。

三、结构组成本设备由扁式千斤顶、四根拉杆、上压板、下压板、球头垫、手泵压力杆、防震压力表、回位压兰等部件。

四、主要技术指标额定压力；800KN

1、优良压力:1000KN

2、较大行程:20mm

3、优良行程:25mm

4、示值相对误差:3%

5、上压板平面尺寸：370mmX240mm

6、下压板尺寸；240mmX240mm

7、贮油量:1.5升

8、扁式千斤顶主缸直径:168mm

9、设备总重量：104kg、其中扁式千斤顶57kg

五、原位轴压法检测简介

1、测试部位选在墙体中部，距楼、地面1m左右的高度处，槽间砌体每侧的墙体宽度＞1.5m，同一墙体上，测点取一个，并避开挑梁下、应力集中部位及墙梁的墙体计算高度范围内。本工程按规范要求，取6个测区，具体部位详见试验结果表1。

2、上水平槽250×240×70，下水平槽250×240×140,上下水平槽对齐,两槽相距7皮砖，开槽时，不扰动四周的墙体，槽压面修理平整。

3、在槽间安放压力机，上槽内的下表面和千斤顶的顶面均匀铺设10厚细砂，拧紧钢拉杆并调整其平行度。正式测试前，进行试加压荷载100KN，检查测试系统的灵活性和优良性，以及上下压板和砌体受压面接触是否均匀密实。经试加荷载，测试系统正常后卸载，开始正式测试。

4、正式测试时，分级加荷，每级荷载取预估破坏荷载的10%，并在1～1.5min内均匀完成，然后恒载2min，加载至预估荷载的80%后，按原定加荷速度连续加荷，直至槽间砌体破坏。

附：原位轴压法检测砌体强度规程

1目的

为了较好地保护砌体工程质量，制作定本规程。

1.1适用范围

本方法适用于推定240mm厚普通砖砌体的抗压强度。

1.2仪器设备

1.2.1原位压力机由手动油泵，扁式千斤顶，反力平衡架等组成。

1.2.2原位压力机的力值，每半年校验一次。

1.3测量部位

测度部位应具有代表性，并就符合下列规定。

1.3.1测度部位宜选在墙体中部距楼、地面1m左右的高度处；槽间砌体每侧的墙体宽度不应小于1.5m。

1.3.2同一墙体上,测点不宜多于1个,且宜选在沿墙体长度的中间部位;多于1个时,其水平净距不得小于2.0m。

1.3.3测试部位不得选在挑梁下、应力集中部位以及墙梁的墙体计算高度范围内。

2试验步聚

2.1在墙体上开凿两条水平槽孔，安放原位压力机。在测点上开凿水平槽孔时，应遵守下列规定：

2.1.1上、下水平槽应的尺寸应符合下表要求。

2.1.2上下水平槽孔应对齐，两槽之间应相距7皮砖。

2.1.3开槽时，应避免扰动四周的砌体；槽间砌体的承压面应修平整。

2.2在槽孔间安放原位压力机时，应符合下列规定：

2.2.1在上槽内的下表面和扁式千斤顶的顶面,应分别均匀铺设湿细砂或石膏等材料的垫层,垫层厚度可取10mm.

2.2.3将反力板置于上槽孔,扁式千斤顶置于下槽孔，安放四根钢拉杆，使两个承压板上下对齐后，拧紧螺母并调整其平行度；四根钢拉杆的上下螺母间的净距误差不应大于2mm。

2.2.4正式测试前，应进行试加荷载试验，试加荷载值可取预估破坏荷载的10％，并应在1-1.5min内均匀加完，然后恒载2min。加荷至预估破坏荷载的80%后，应按原定加荷速度连续加荷，直至槽间砌体破坏。当槽间砌体达到优良状态。

2.2.5试验过程中，如发现上下压板与砌体承压面因接触不良，致使槽间砌体呈局部受压或偏心受压状态时，应停止试验。此时应调整试验装置，重新试验，无法调整时应换测点。

2.26试验过程中，应仔细观察槽间砌体初裂裂缝与裂缝开展情况，记录逐级荷载下的油压表读数、测点位置、裂缝随荷载变化情况简图等。

3数据分析

3.1根据槽间砌体初裂和破坏时的油压表读数，分别减去油压表的初始读数，按原位压力机的校验结果，计算槽间砌体的初裂荷载值和破坏荷载值。

3.1.1槽间砌体的抗压强度，应按下式计算：

Fuij=Nuij/Aij

式中Fuij——第i个测区第j个测点槽间砌体的抗压强度(MPa);

Nuij——第i个测区第j个测点槽间砌体的受压破坏荷载值（N）

Aij——第i个测区第j个测点槽间砌体的受压面积（m㎡）

3.1.2槽间砌体抗压强度换算为标准砌体的抗压强度,应按下列公式计算:

Fmij=Nuij/ξ1ij(2.1.1)

ξ1ij=1.36+0.54σ0ij

式中Fmij——第i个测区第j个测点的标准砌体抗压强度换算值(MPa)

ξ1ij——原位轴压法的无量纲的强度换算系数；

σ0ij该测点上部墙体的压应力（MPa），其值可按墙体实际所承受的荷载标准值计算：

n1

Fmi=1/n1ΣFmi

j=1

式中：Fmi——第i个测区的砌体抗压强度平均值（MPa）；

N1——测区的测点数。
